Thi Công, Lắp Đặt Hệ Thống Chữa Cháy

Hệ thống chữa cháy tự động Spinkler

Hệ thống chữa cháy bằng nước tự động Sprinkler là một là một hệ thống chữa cháy phổ biến nhất hiện nay được lắp đặt cho các toà nhà cao tầng, nhà xưởng, công trình…

– Khái niệm:

Hệ thống chữa cháy Sprinkler là loại hệ thống chữa cháy phổ biến nhất hịện nay. Nó dập tắt đám cháy bằng cách phun nước trực tiếp vào khu vực đang cháy mà tại đó đầu phun sprinkler bị kích hoạt ở ngưỡng nhiệt độ đã được xác định trước

– Nguyên tắc hoạt động:

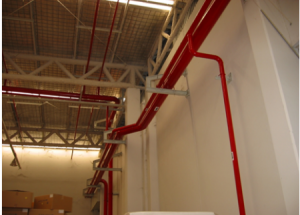

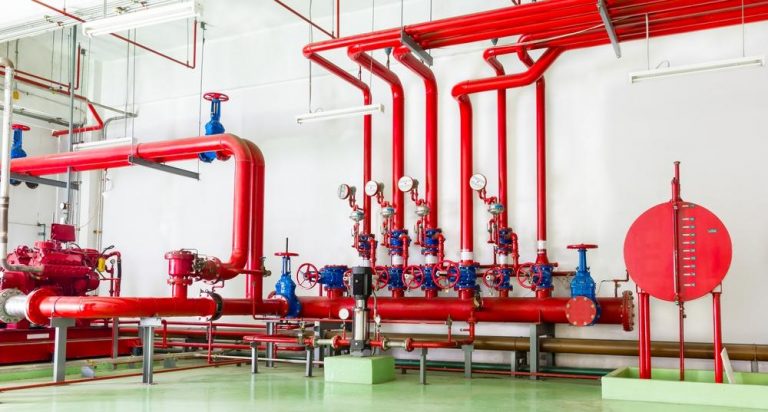

“Hệ Thống Sprinkler là một hệ thống liên kết các đường ống chạy ngầm dưới đất và trên mặt đất, được thiết kế theo những tiêu chuẩn của công nghệ chữa cháy. Có thể bố trí một hoặc nhiều nguồn cấp nước tự động. Phần hệ thống nằm trên mặt đất là một mạng đường ống được thiết kế theo nguyên tắc “tính toán thủy lực” hoặc nguyên tắc “định cỡ đường ống”, và được lắp đặt bên trong một building, một công trình kiến trúc, hoặc một khu vực, mà nhìn chung, nó nằm cao qúa đầu, và trên đường ống ấy, những đầu sprinklers được bố trí sao cho khi phun nước ra, nó bao trùm một vùng không gian được tính toán trước. Van điều khiển mỗi riser của hệ thống được đặt trên riser hoặc trên đường ống cấp nước cho nó. Mỗi riser của hệ thống sprinkler gồm có một thiết bị kích hoạt báo động khi hệ thống khởi động vận hành chữa cháy. Thường thì hệ thống được kích hoạt bằng nhiệt phát ra từ đám cháy, và nó phun nước ra phủ trên khu vực có cháy.

– Các loại hệ thống SPRINKLER

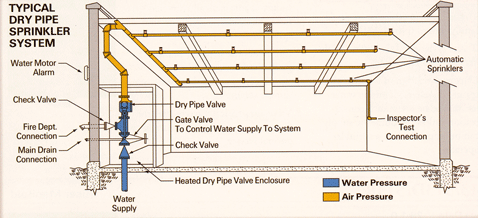

Hệ thống Sprinkler kiểu khô (Dry system)

Hệ thống Sprinkler khô là hệ thống sprinkler có các đầu sprinkler tự động được gắn trong đường ống không có nước mà thay bằng không khí hay Nitrogen nén, có áp lực. Khi đầu phun Sprinkler hoạt động bởi nhiệt độ của đám cháy, khí sẽ thoát ra qua đầu phun làm giảm áp lực mở van hệ thống khô (dry pipe valve), cho phép nước chảy vào hệ thống đường ống đi đến đầu phun đã mở. Hệ thống khô được sử dụng cho những khu vực mà hệ thống ướt không đáp ứng được như những nơi nhiệt độ có thể gây ra đóng băng nước. So với hệ thống ướt đòi hỏi phức tạp hơn về thiết kế, lắp đặt, bảo dưỡng cũng như hệ thống duy trì khí nén.


Hệ thống Sprinkler kiểu ướt (Wet system)

Hệ thống Sprinkler ướt là hệ thống có các đầu phun sprinkler tự động được gắn vào hệ thống đường ống luôn có chứa sẵn nước và được kết nối với nguồn nước cung cấp, nhờ đó nước sẽ phun ra ngay lập tức qua các đầu prinkler đã được mở do nhiệt độ của đám cháy. Do các thiết bị của hệ thống đơn giản và dễ dàng sử dụng nên hệ thống Sprinkler ướt được ứng dụng rộng rãi hơn so với các hệ thống khác.

Hệ thống Sprinkler kích hoạt trước (Preaction Sprinkler system)

Là hệ thống Sprinkler có các đầu Sprinkler tự động được gắn vào hệ thống đường ống có chứa không khí, có thể có hoặc không có áp lực và có một hệ thống báo cháy bổ sung được lắp đặt tại cùng những khu vực có đặt đầu Sprinkler. Khi hệ thống báo cháy kích hoạt, nó sẽ mở van cho phép nước chảy vào hệ thống đường ống và rồi phun nước ra qua các sprinkler đã mở. Hệ thống kích hoạt trước cũng giống như hệ thống Sprinkler xả tràn ngoại trừ là sử dụng đầu phun Sprinkler kín. Hệ thống này thích hợp cho những nơi chứa các thiết bị vật phẩm có giá trị hay những nhà kho mà không gian làm ảnh hưởng đến tính hoạt động hiệu quả của đầu phun như dễ va đập gây hư hỏng đầu phun. Van của hệ thống kích hoạt trước luôn luôn đóng và chỉ mở khi được kích hoạt bởi hệ thống báo cháy.Hệ thống báo cháy sẽ kích hoạt mở van kích hoạt trước, để cho nước đi vào hệ thống đường ống. Nước vẫn chưa phun ra từ đầu phun cho đến khi nhiệt độ kích hoạt cho đầu phun mở ra và phun nước ra ngoài. Hoạt động lúc này của van kích hoạt trước giống như kiểu loại hệ thống Sprinkler ướt.

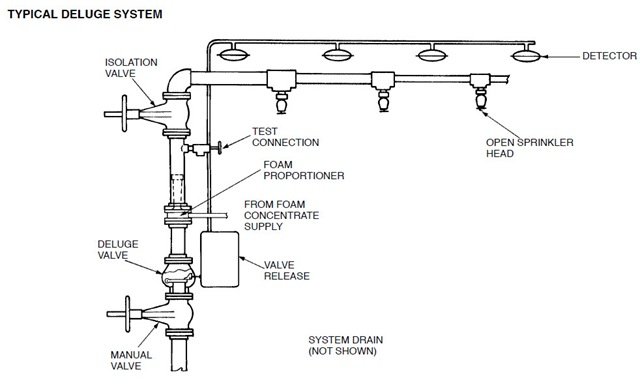

Hệ thống Sprinkler kiểu xả tràn (Deluge system)

Hệ thống xả tràn được sử dụng ở những nơi đòi hỏi cần một lượng nước lớn phun ra để nhanh chóng kiểm soát được đám cháy trên một phạm vi rộng, không cho đám cháy lan truyền đi. Van xả tràn có thể kích để hoạt động bằng hệ thống điện, khí nén hay áp lực nước. Bố trí sắp xếp đường ống của hệ thống xả tràn cũng giống như hai hệ thống đường ống ướt và khô nhưng có hai điểm khác biệt lớn: Sử dụng các đầu phun Sprinkler theo tiêu chuẩn, nhưng các đầu phun này không có nút chặn và luôn mở do yếu tố kích hoạt cảm ứng nhiệt của đầu phun bởi nhiệt độ của đám cháy đã loại bỏ, vì vậy khi van xả tràn mở ra, nước chảy vào hệ thống đường ống và đi đến tất cả các đầu phun đã mở, phun nước ra cùng một lúc. Van xả tràn luôn luôn đóng và chỉ mở khi được kích hoạt do hệ thống báo cháy lắp riêng rẽ độc lập trong cùng khu vực với hệ thống đầu phun Sprinkler mở.

Hệ thống Sprinkler kết hợp xả tràn –kích hoạt trước (Combined Dry Pipe-Preaction System)

Là hệ thống Sprinkler có các đầu Sprinklers tự động được gắn vào hệ thống đường ống có chứa không khí, có áp lực và có một hệ thống dò cháy bổ sung được lắp đặt tại cùng những vị trí có đặt đầu Sprinkler. Khi hệ thống dò cháy kích hoạt, nó sẽ kích các thiết bị nhả và rồi thiết bị nhả này sẽ mở các Dry pipe valves cùng lúc mà không mất áp lực không khí trong hệ thống. Việc kích hoạt hệ thống báo cháy cũng làm mở các van xả khí đặt ở điểm cuối của feed main. Các van xả khí, thông thường, sẽ được mở trước khi các đầu Sprinkler mở. Hệ thống dò cháy đồng thời cũng hoạt động như một hệ thống báo động….”


Hệ thống chữa cháy vách tường

– Khái niệm:

Hệ thống chữa cháy vách tường là hệ thống chữa cháy không tự động, bao gồm: Bơm nước – các van một chiều, hai chiều – van giảm áp – van bảo vệ quá áp – van tay – tủ chữa cháy vách tường – ống mềm dẫn nước (hay còn gọi là vòi rồng ), khi có cháy xảy ra thì người chữa cháy chạy tới các tủ cứu hỏa nằm trong hoặc treo trên tường (bên trong có chứa ống mềm dẫn nước được xếp ngăn lắp hoặc được cuộn tròn lại ) nhanh chóng lăn hoặc kéo ống đến gần vị trí cháy. sau đó lắp lăng phun vào đầu dây, đầu còn lại lắp vào đường trục nằm trong tủ. một người giữ chặt vòi, người kia mở van cấp nước tại tủ để phun nước vào đám cháy.

– Nguyên lý hoạt động:

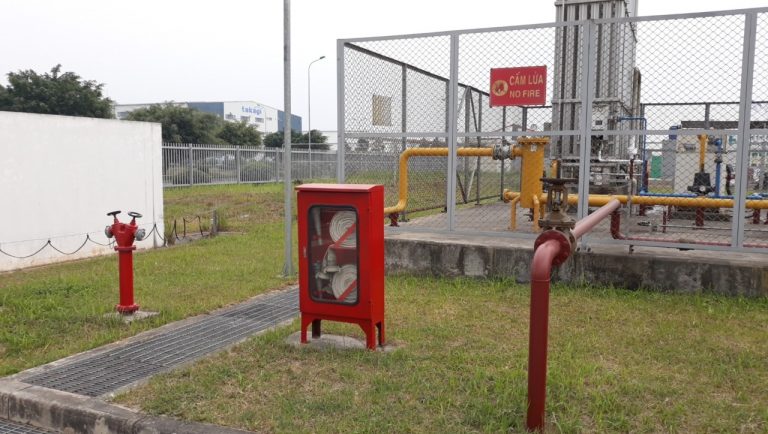

Hệ thống sử dụng nước để chữa cháy bao gồm hệ thống đường ống cấp nước liên kết với máy bơm chữa cháy (Fire pump), vòi chữa cháy (Hosereel) và trụ cấp nước chữa cháy (Fire Hydrant). Khi xảy ra sự cố cháy, người sử dụng sẽ đưa vòi chữa cháy phun nước trực tiếp vào đám cháy để dập tắt.

– Thiết bị:

  1. Họng chữa cháy
  2. Cuộn vòi chữa cháy
  3. Đầu phun

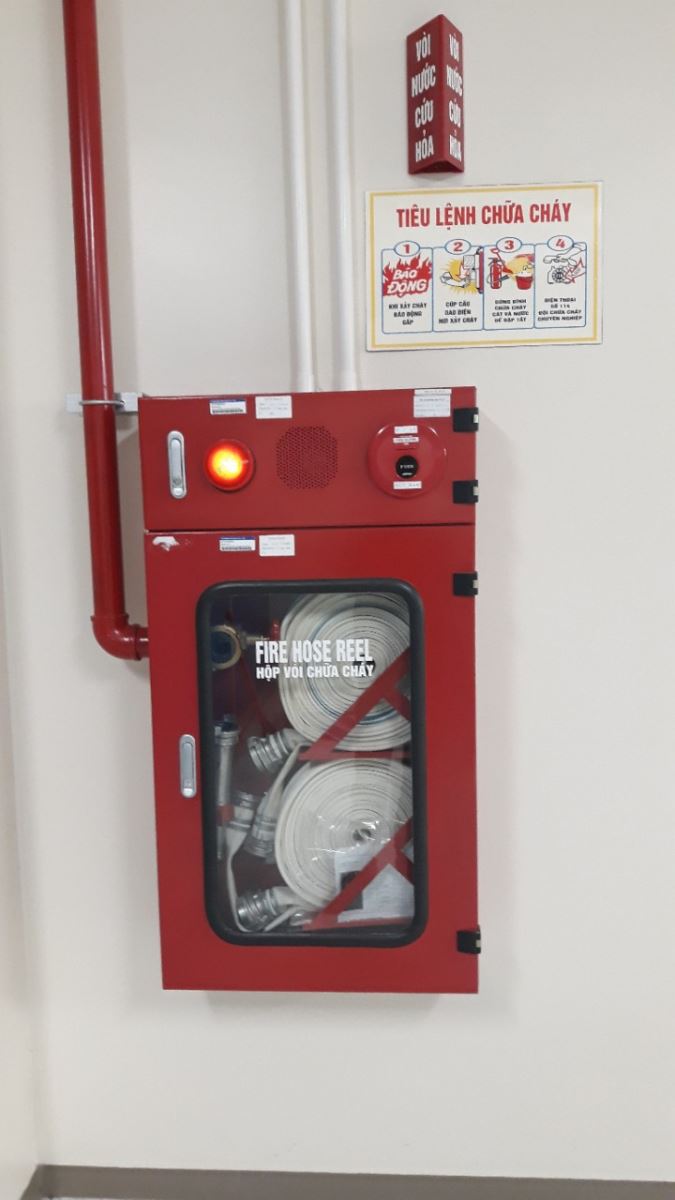

  4. Tủ chữa cháy

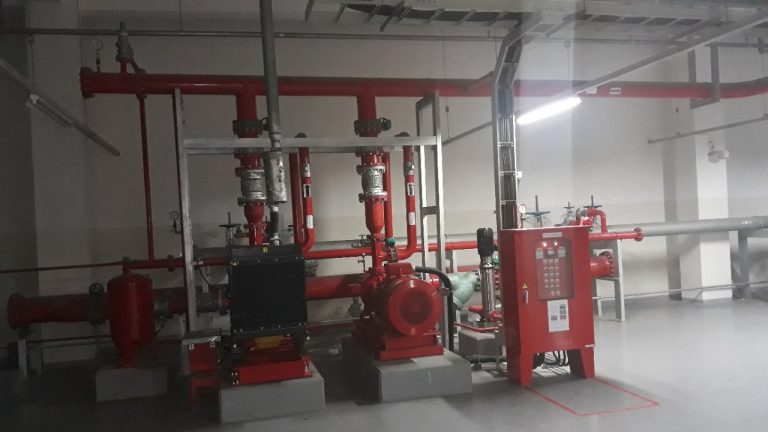

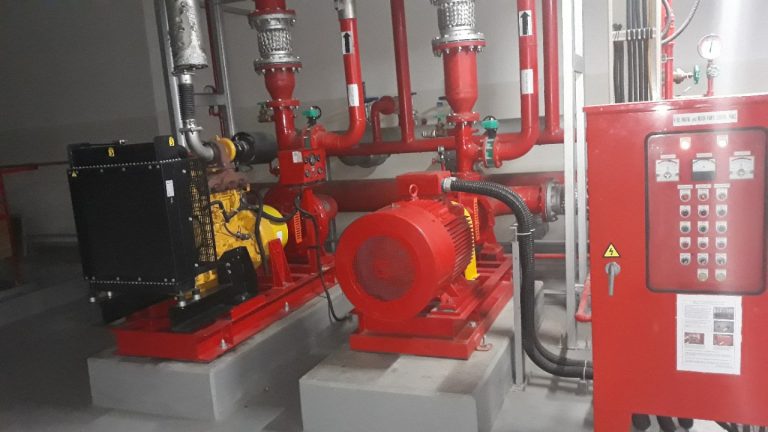

  5. Thiết bị bơm
  6. Bảng điều khiển bơm
  7. Hệ thống đường ống và phụ kiện
  8. Các hệ thống van khóa

Hệ thống chữa cháy bình BỌT, khí CO2

Với bình chữa cháy khí CO2 thường sử dụng cho các hộ gia đình, chợ, khu dân cư đông người sinh sống…giúp chủ động cho việc chữa cháy nhanh tại chỗ, tránh trường hợp lửa nan ra nhanh gây cháy lớn

– Tính năng tác dụng

Tuỳ theo mỗi loại bình chữa cháy có thể dập tắt được các đám cháy chất rắn, lỏng, khí cháy, đám cháy điện và thiết bị điện mới phát sinh

– Nguyên lý hoạt động

Khi mở van (tuỳ từng loại bình có cấu tạo van khoá khác nhau thì cách mở khác nhau) bột khô trong bình được phun ra ngoài nhờ lực đẩy của khí nén (nén trực tiếp với bột hoặc trong chai riêng) qua hệ thống ống dẫn. Khi phun vào đám cháy bột có tác dụng kìm hãm phản ứng cháy và cách ly chất cháy với ôxy không khí, mặt khác ngăn cản hơi khí cháy tiến vào vùng cháy dẫn đến đám cháy bị dập tắt.


Hệ thống chữa cháy bằng bọt (foam) hiện nay được sử dụng khá nhiều do nó giảm lượng nước cần dung, giảm số lượng chất chữa cháy khi dập lửa, giảm ô nhiễm môi trường , đối với loại foam giãn nở cao, thì hầu như chẳng hư hại gì cả cho hàng hóa, và chỉ trong một thời gian ngắn, cả nhà kho đều trở lại bình thường.

– Hệ thống chữa cháy foam được sử dụng tại những nơi có rủi ro cao về cháy nổ, được chọn lựa thận trọng, yêu cầu phải trang bị thích hợp chất bọt cô đặc, hệ thống trộn bọt, các thiết bị phun bọt, và sự phối hợp hưu hiệu giữa các bộ phận ấy trong một hệ thống chữa cháy.

– Hệ thống chữa cháy foam khi được kích hoạt, sẽ phun ra một loại bọt bao phủ lên trên bề mặt xăng dầu, tách chất lỏng dễ cháy ra khỏi không khí và lửa, nhờ đó ngọn lửa bị dập tắt.

– Hệ thống trộn bọt có thể là loại “balanced pressure” hoặc “inline”.

– Đầu phun bọt có thể là đầu sprinkler, spray, nozzle, monitor, foam pourer, hoặc high expantion foam generator,tùy theo hệ thống foam được dùng.

– Nguyên lý chữa cháy

Tùy theo loại bọt có thể chữa cháy bằng nhiều cách:

Hoặc là dùng bọt foam phủ trùm lên trên bề mặt chất cháy một lớp bọt dày, dập tắt ngọn lửa và cách ly nhiên liệu không cho tiếp tục tiếp xúc với không khí, hoặc là làm lạnh nhiên liệu bằng lượng nước có chứa trong bọt, hoặc là trùm phủ không cho chất lỏng (nhiên liệu) bốc hơi và hòa trộn vào không khí.
