Tổng quan về hệ thống điều khiến khí nén

1. Những đặc điểm cơ bản

Hệ thống khí nén (Pneumatic Systems) được sử dụng rộng rãi trong công nghiệp lắp ráp, chế biến, đặc biệt ở những lĩnh vực cần phải đảm bảo vệ sinh, chống cháy nổ hoặc ở môi trường độc hại. Ví dụ, lĩnh vực lắp ráp điện tử; chế biến thực phẩm; các khâu phân loại, đóng gói sản phẩm thuộc các dây chuyền sản xuất tự động; Trong công nghiệp gia công cơ khí; trong công nghiệp khai thác khoáng sản…

Các dạng truyền động sử dụng khí nén:

Truyền động thẳng là ưu thế của hệ thống khí nén do kết cấu đơn giản và linh hoạt của cơ cấu chấp hành, chúng được sử dụng nhiều trong các thiết bị gá kẹp các chi tiết khi gia công, các thiết bị đột dập, phân loại và đóng gói sản phẩm…

Truyền động quay: trong nhiều trường hợp khi yêu cầu tốc độ truyền động rất cao, công suất không lớn sẽ gọn nhẹ và tiện lợi hơn nhiều so với các dạng truyền động sử dụng các năng lượng khác, ví dụ các công cụ vặn ốc vít trong sửa chữa và lắp ráp chi tiết, các máy khoan, mài công suất dưới 3kW, tốc độ yêu cầu tới hàng chục nghìn vòng/phút. Tuy nhiên, ở những hệ truyền động quay công suất lớn, chi phí cho hệ thống sẽ rất cao so với truyền động điện.

2. Những ưu nhược điểm cơ bản

Ưu điểm:

• Do không khí có khả năng chịu nén (đàn hồi) nên có thể nén và trích chứa trong bình chứa với áp suất cao thuận lợi, xem nhưmột kho chứa năng lượng. Trong thực tế vận hành, người ta thường xây dựng trạm nguồn khí nén dùng chung cho nhiều mục đích khác nhau như công việc làm sạch, truyền động trong các máy móc…
• Có khả năng truyền tải đi xa bằng hệ thống đường ống với tổn thất nhỏ;
• Khí nén sau khi sinh công cơ học có thể thải ra ngoài mà không gây tổn hại cho môi trường.
• Tốc độ truyền động cao, linh hoạt;
• Dễ điều khiển với độ tin cậy và chính xác;
• Có giải pháp và thiết bị phòng ngừa quá tải, quá áp suất hiệu quả.

Nhược điểm:

• Công suất truyền động không lớn. Ở nhu cầu công suất truyền động lớn, chi phí cho truyền động khí nén sẽ cao hơn 10-15 lần so với truyền động điện cùng công suất, tuy nhiên kích thước và trọng lượng lại chỉ bằng 30% so với truyền động điện;
• Khi tải trọng thay đổi thì vận tốc truyền động luôn có xu hướng thay đổi do khả năng đàn hồi của khí nén khá lớn, vì vậy khả năng duy trì chuyển động thẳng đều hoặc quay đều thường là khó thực hiện.
• Dòng khí nén được giải phóng ra môi trường có thể gây tiếng ồn.
• Ngày nay, để nâng cao khả năng ứng dụng của hệthống khí nén, người ta thường kết hợp linh hoạt chúng với các hệ thống điện cơ khác và ứng dụng sâu rộng các giải pháp điều khiển khác nhau như điều khiển bằng các bộ điều khiển lập trình, máy tính…

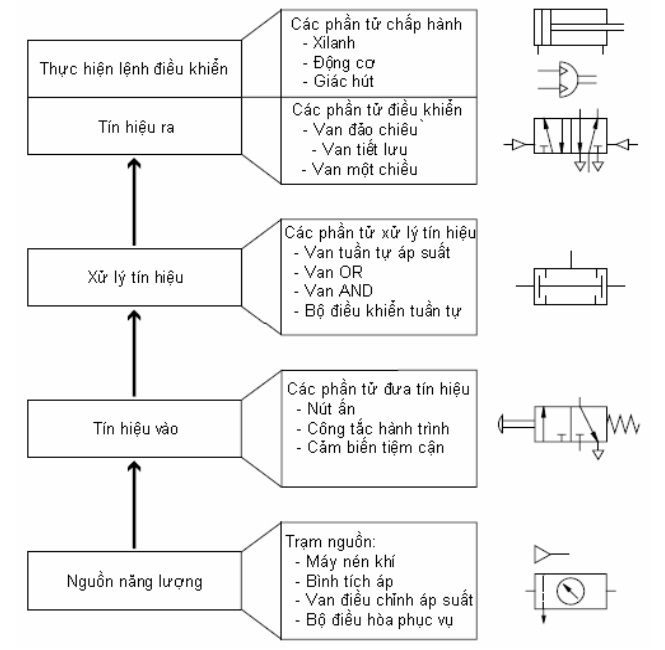

3. Cấu trúc của hệ thống khí nén( The structure of Pneumatic Systems)

Hệ thống khí nén thường bao gồm các khối thiết bị:

• Trạm nguồn gồm: Máy nén khí, bình tích áp, các thiết bị an toàn, các thiết bị xử lý khí nén( lọc bụi, lọc hơi nước, sấy khô…),…
• Khối điều khiển gồm: các phần tử xử lý tín hiệu điều khiển và các phần tử điều khiển đảo chiều cơ cấu chấp hành.
• Khối các thiết bị chấp hành: Xilanh, động cơ khí nén, giác hút,  van bướm điều khiển khí nén, van bi điều khiển khí nén …

Dựa vào dạng năng lượng của tín hiệu điều khiển, người ta chia ra hai dạng hệ thống khí nén: Hệ thống điều khiển hoàn toàn bằng khí nén, trong đó tín hiệu điều khiển bằng khí nén và do đó kéo theo các phần tử xử lý và điều khiển sẽ tác động bởi khí nén
