Tổng Quan Về Trạm Biến Áp Nền Và Trạm Biến Áp Treo

Trạm biến áp nền thiết bị cao áp đặt trên cột, máy biến áp thường là tổ ba Máy biến áp một pha hay một Máy biến áp ba pha đặt bệt trên bệ ximăng dưới đất, tủ phân phối hạ áp đặt trong nhà.

Trạm biến áp ngoài trời- Trạm treo là trạm mà toàn bộ các thiết bị cao hạ áp, tủ điện và máy biến áp đều được treo trên cột


Tổng quan về trạm biến áp nền và trạm biến áp treo

1. Trạm biến áp nền.

Trạm biến áp nền thiết bị cao áp đặt trên cột, máy biến áp thường là tổ ba Máy biến áp một pha hay một Máy biến áp ba pha đặt bệt trên bệ ximăng dưới đất, tủ phân phối hạ áp đặt trong nhà.

Xung quanh trạm có xây tường rào bảo vệ. Đường dây đến có thể là cáp ngầm hay đường dây trên không, phần đo đếm có thể thực hiện phía trung áp hay phía hạ áp.

Ứng dụng: Trạm biến áp nền thường được dùng ở những nơi có điều kiện đất đai như ở vùng nông thôn, cơ quan, xí nghiệp, nhà xưởng, kho xưởng, khu công nghiệp




Bảo trì trạm biến áp:

Nhằm giúp máy biến áp đạt tuổi thọ cao cũng như duy trì hoạt động tốt nhất, chúng ta nên có kế hoạch bảo dưỡng bảo trì máy biến áp định kỳ nhằm tránh những sự cố đáng tiết xảy ra gây ảnh hưởng nghiêm trọng đến tinh mạng và tài sản cho người sử dụng điện.

Hạng mục bảo trì:

· Kiểm tra cách điện tổng thể: Vỏ máy, sứ cách điện,..

· Kiểm tra xiết chặc các đầu coss, điểm đấu nối

· Kiểm tra dầu: mức dầu, độ cách điện của dầu còn đạt yêu cầu không

· Vệ sinh tổng thể

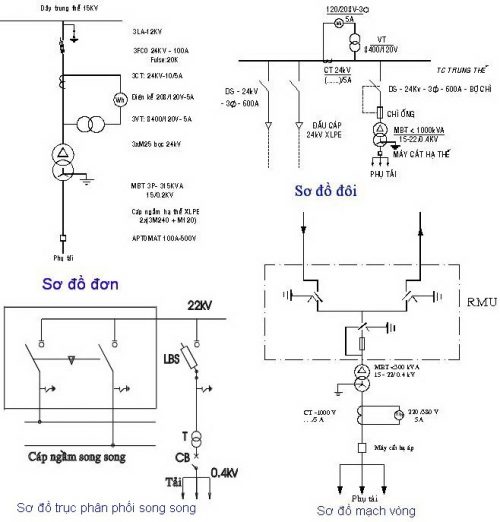

* Sơ đồ trạm biến áp:




2. Trạm biến áp treo

– Trạm biến áp ngoài trời- Trạm treo là trạm mà toàn bộ các thiết bị cao hạ áp, tủ điện và máy biến áp đều được treo trên cột. Máy biến áp của trạm treo thường có công suất nhỏ( 3 x 75 kVA),cấp điện áp 15¸22 / 0,4 kV, phần đo đếm được trang bị phía hạ áp.

Ưu điểm: Trạm này thường rất tiết kiệm đất nên thường được dùng làm trạm công cộng cung cấp cho một vùng dân cư.

Nhược điểm: Trạm này thường làm mất mỹ quan thành phố, không nên dùng ở đô thị.

Thiết bị chính:

Thiết bị cao áp

Máy biến áp

Hạ áp

– Dao phụ tải/ dao cách ly



– Chống sét van

– Cầu chì tự rơi

(Đo đếm trung thế hoặc hạ thế)

– Máy biến áp CTC, công suất 31.5~630 kVa



– Điện áp: 35/ 22/ 12/ 7,2 kV

–       Tủ tổng 100~1250 A



–       Tủ tụ bù công suất





(Đo đếm hạ thế)

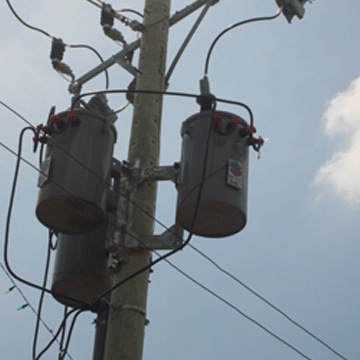

Trạm biến áp – Trạm treo

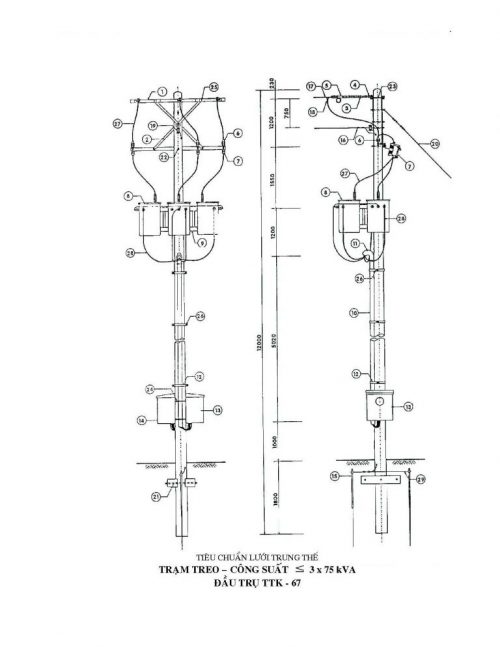

Sơ đồ trạm treo
